• 新疆第一現場丨架橋機安全監控系統解決方案

    　
    2023年4月13日，由湖北三思科技承接的新疆現場架橋機安全監控管理系統通過工程驗收并正式交付使用。本次方案使用的是湖北三思科技自主研發的SSL-CB型架橋機安全監控管理系統。

    項目背景：
    烏尉高速是南疆第一條出疆的高速公路大通道，由G0711線烏魯木齊至尉犁、G0711線尉犁至35團、G0711線35團至若羌、G0612線依吞布拉克至若羌、S254尉犁至且末五個子項目組成，是國家高速公路G0711烏魯木齊至若羌的組成部分。G0711線烏魯木齊-尉犁項目全線采用高速公路標準建設，雙向四車道;尉且公路連接尉犁縣和且末縣，位于天山南坡與阿爾金山北麓之間的塔里木盆地，穿越塔克拉瑪干沙漠腹地，全長約334公里，其中沙漠路段307公里，是目前世界上在建里程最長、流動沙丘分布最廣、施工條件最惡劣、施工難度最大的沙漠公路。該項目是新疆六橫六縱中第三縱——阿勒泰—烏魯木齊—庫爾勒—若羌的重要組成部分，也是國家公路網規劃的重要組成部分。
    烏尉高速公路的修建將打通天山南北疆交通運輸屏障，推動新疆絲綢之路經濟帶核心區建設、促進南北疆經濟發展和區域優勢資源開發。


    本架橋機安全監控管理系統由視頻監控系統和安全監控系統組成。起重機現場實時作業數據和視頻，可通過Internet網絡傳輸至遠端服務器，以便隨時察看分析。

    存儲在服務器的作業數據，能夠反映架橋機工作狀況，如作業周期、超載情況、各行程高度是否超范圍等。通過分析一段時間內的數據形成各作業報表，以幫助作業調度和管理。

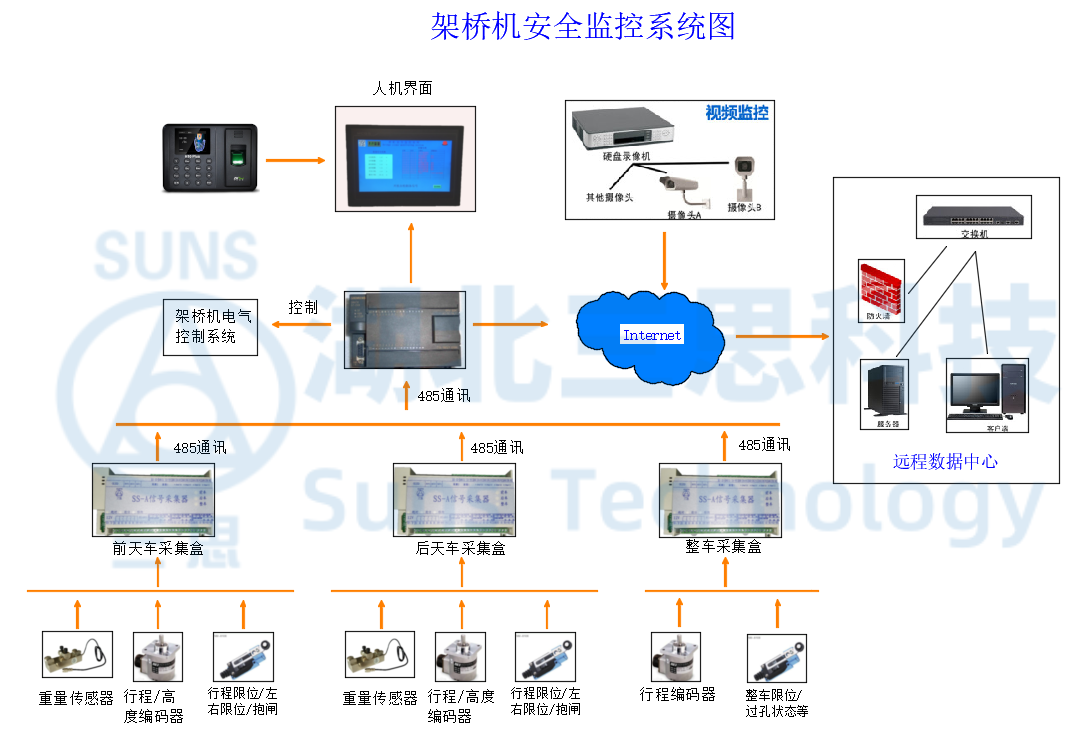

    ▲架橋機安全監控系統結構圖

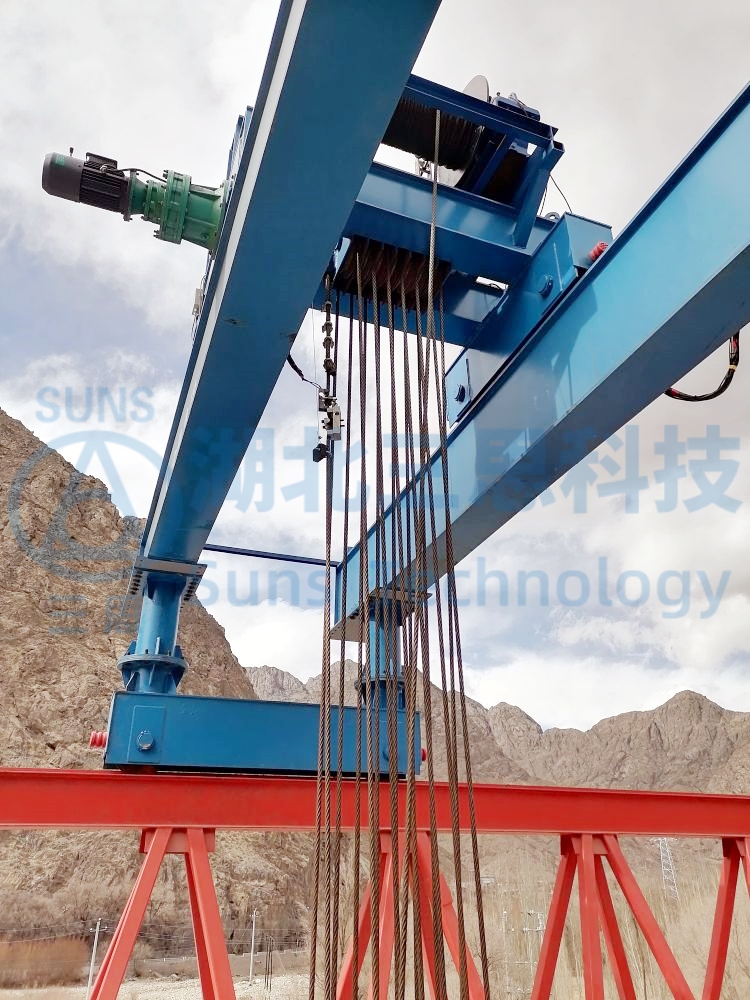

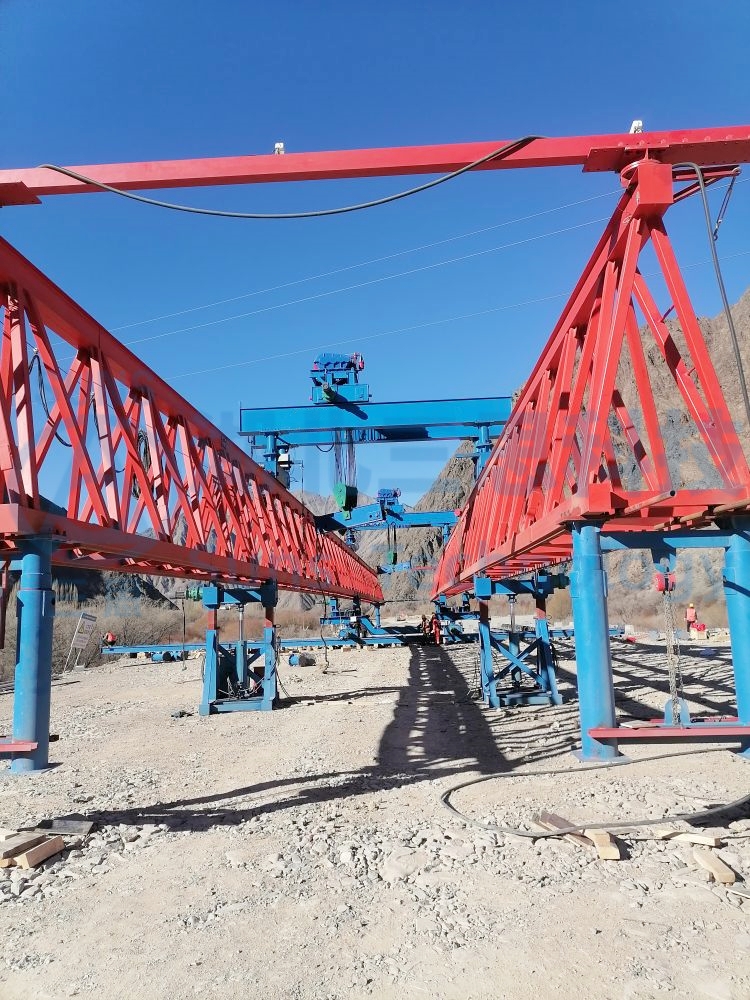

    安裝完工實拍圖

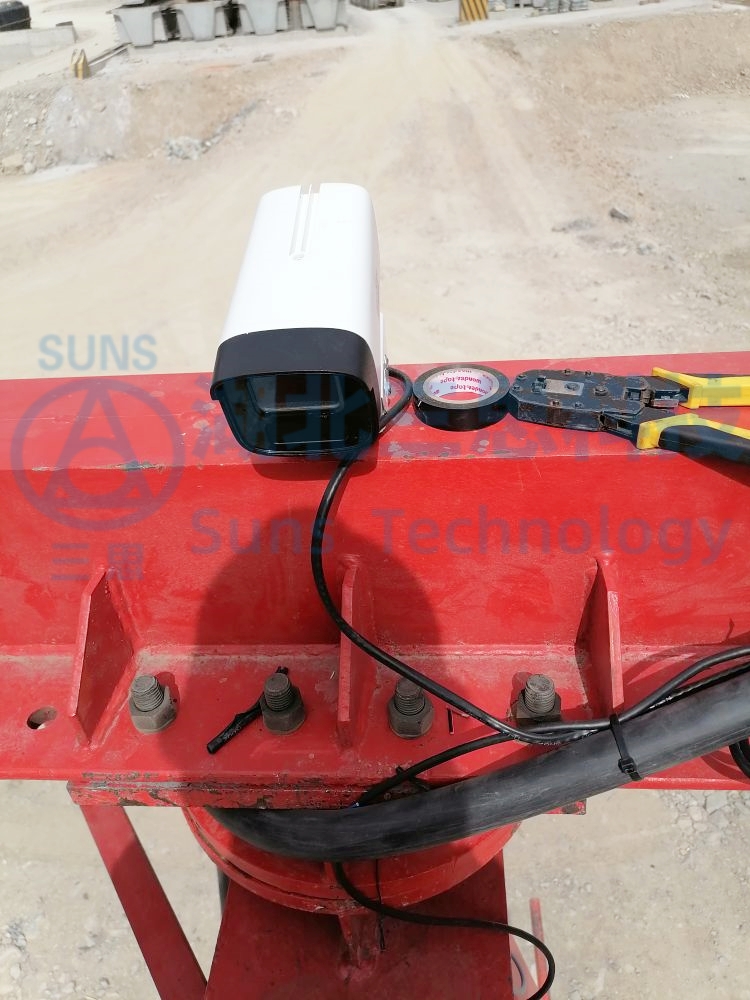

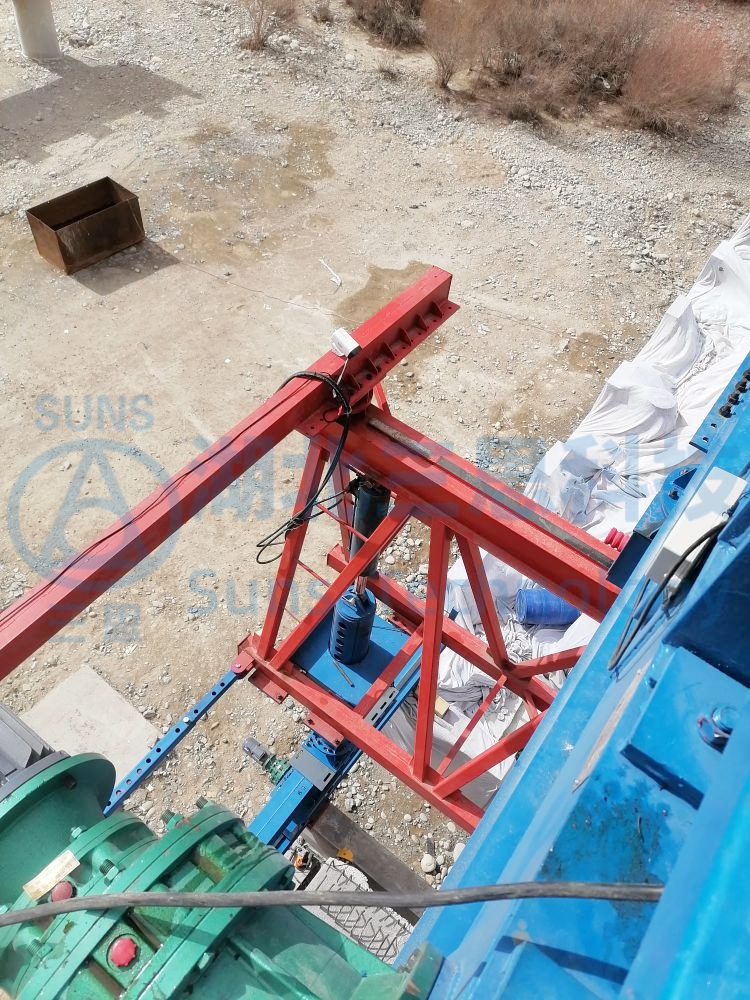

    視頻監控?cái)z像頭安裝實拍圖







    視頻監控系統監測架橋機的過孔狀態、架梁狀態、運梁車同步狀態，視頻顯示器放置于駕駛室中或者主機電箱內，給駕駛員帶來更加寬廣的操作視野，提高了架橋機操作便捷性。



    部分傳感器安裝實拍圖

    ▲旁壓式重量傳感器安裝實拍圖

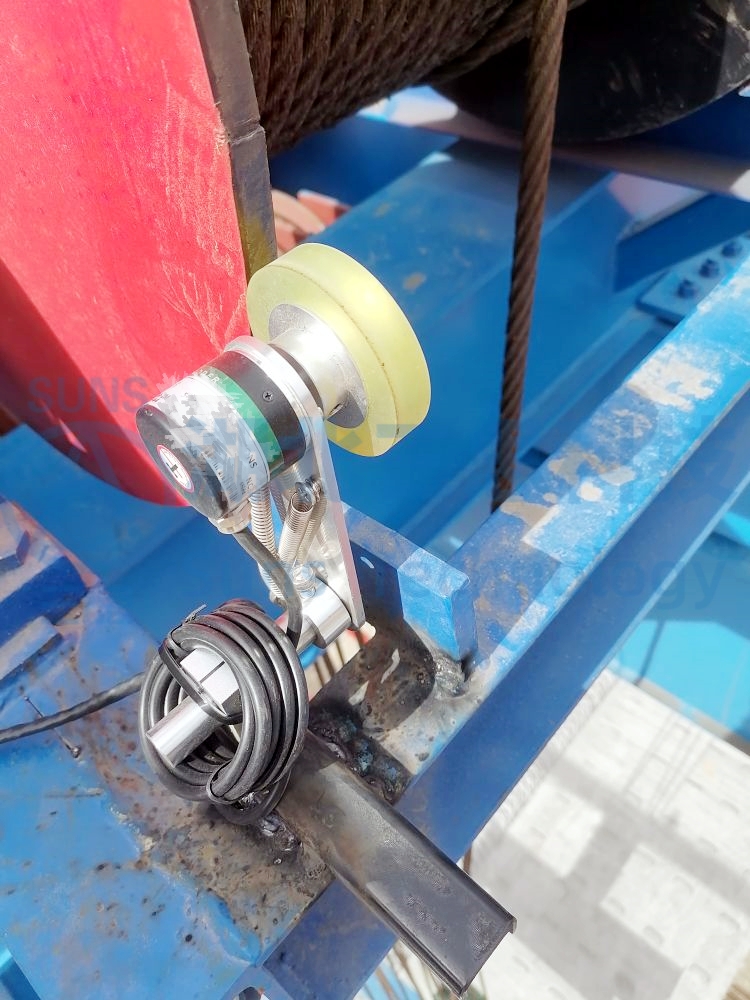

    ▲行程編碼器安裝實拍圖

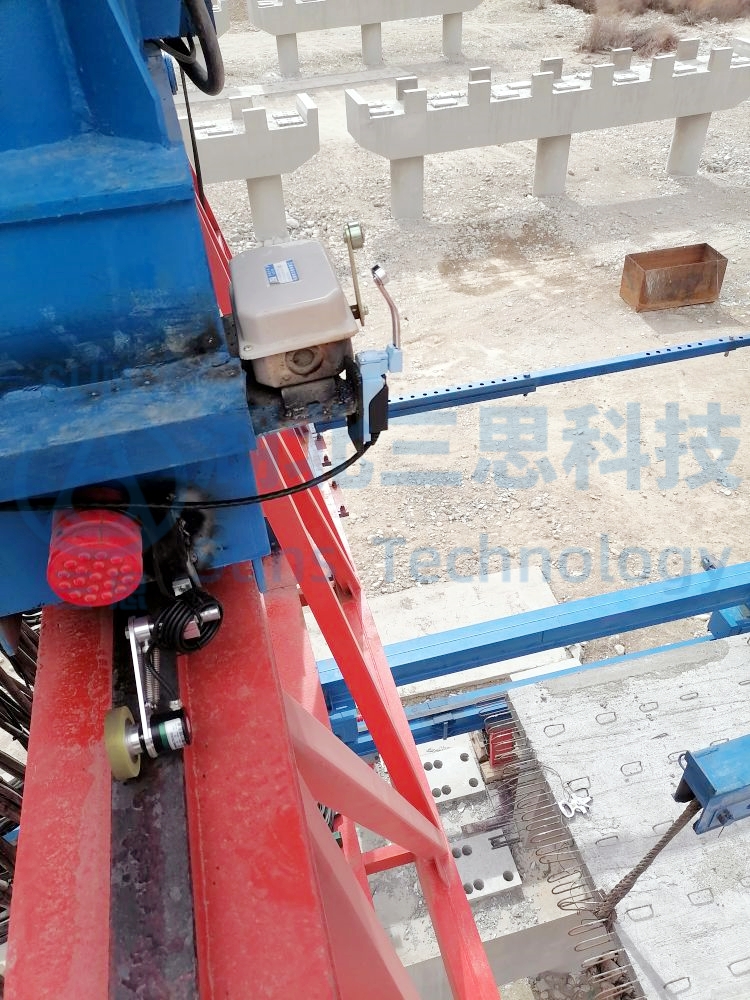

    ▲行程限位器安裝實拍圖





    架橋機安全監控系統終端顯示器實拍圖

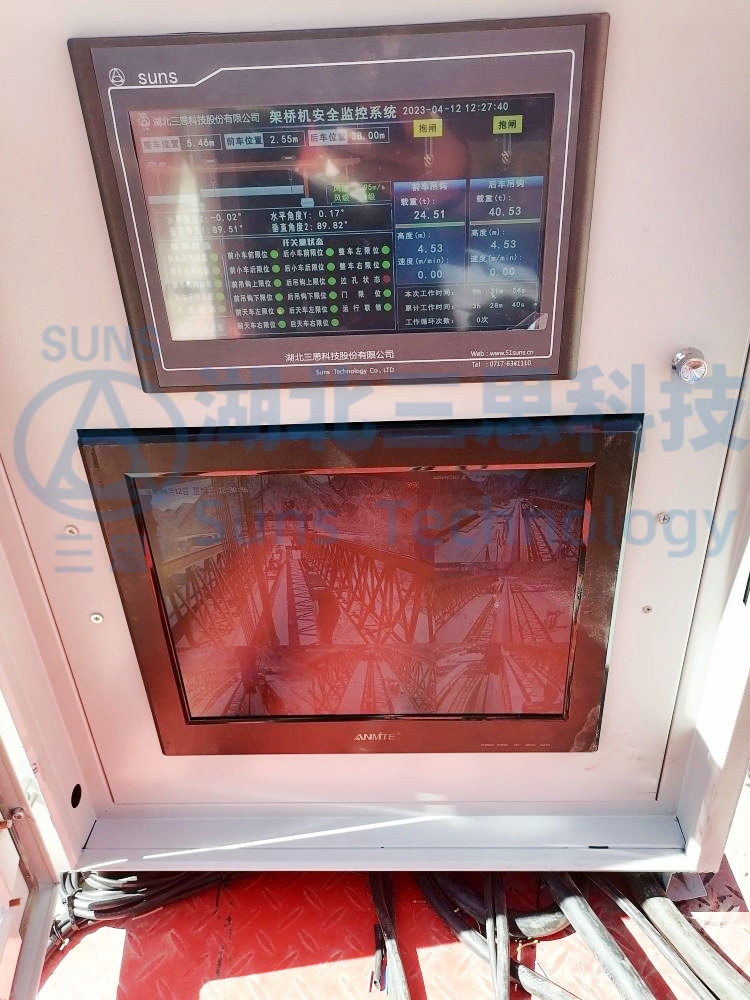

    ▲架橋機安全監控管理系統終端顯示器實拍圖



    安全監控系統監測架橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以全方位掌握門機的實時運行狀況，提高了操作的安全性。

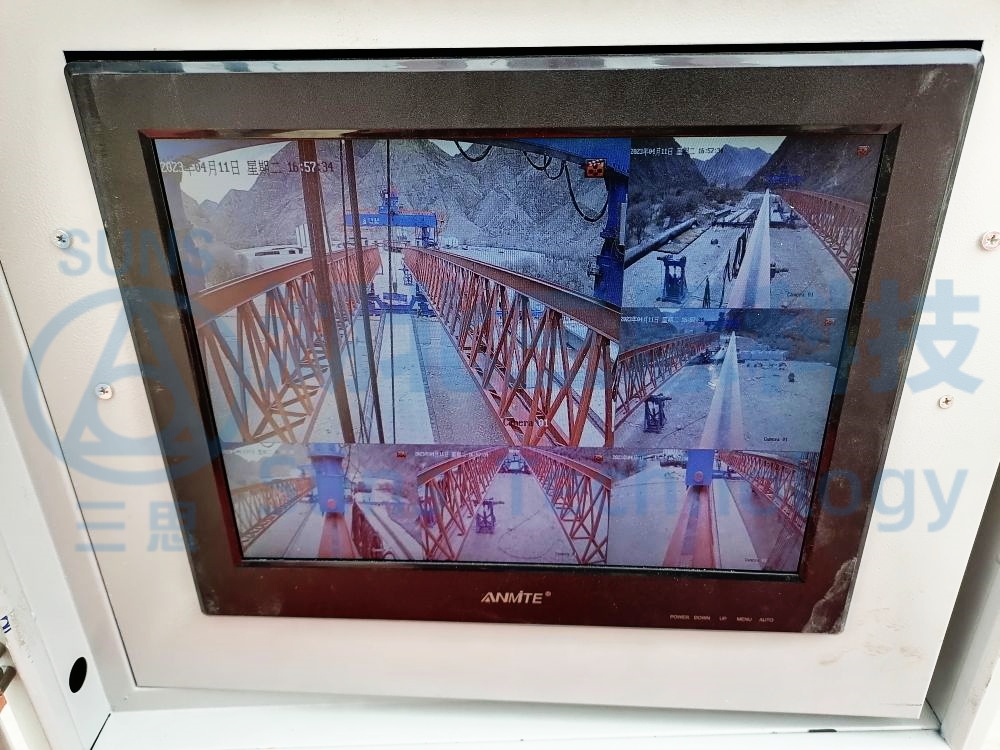

    ▲架橋機安全監控管理系統視頻監控實拍圖

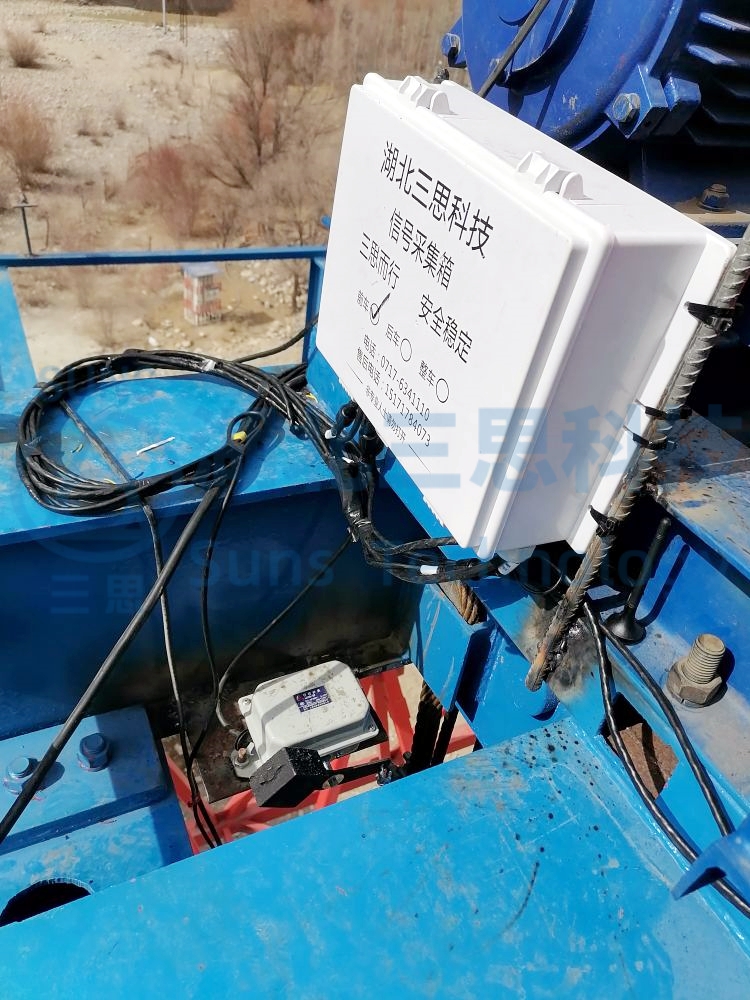

    ▲架橋機安全監控管理系統信號采集箱安裝實拍圖
