監測背景

      橋梁作為交通運輸?shù)闹匾M成部分,隨著我國交通事業的發展,其安全性、耐久性和正常使用功能,越來越被人們所關注。我國是個橋梁大國,據交通部最新數據統計,截至 2019年末,我國約有 87.83萬座公路橋梁(不含市政橋梁)。影響橋梁的因素居多,人為因素、車輛長期超載、材料自身退化、自然災害等,導致現役橋梁出現承載力降低、結構受損等各種病害,同時缺乏及時到位的管理養護。損傷如果不能及時得到檢測和維修,輕則影響行車安全和縮短橋梁使用壽命,重則導致橋梁突然破壞和倒塌。因此,建立一套針對橋梁的智能在線監測系統,及時發現橋梁結構的損傷顯得尤為迫切。



02

應用簡介

      融合 BIM與GIS、物聯網、無線終端技術、大數據等技術,實現橋梁結構感知實時化、在線預警及時性、結構評估有效性、巡養流程規范化、技術狀況評估自動化、病害分析智能化,建立智能化、信息化、自動化的橋梁在線監測系統,著眼大型橋梁和橋梁群的檢測和監測養護需求,提供橋梁健康監測、橋梁巡檢養護和橋梁群綜合管理的服務。



03

應用場景

      市政橋梁群管理養護;公路橋梁群管理養護;橋梁(群)監測;特大橋養護管理;中小橋(群)監測;特大、大、中和小橋施工期監測;鐵路橋梁監測;地鐵橋梁監測。





04

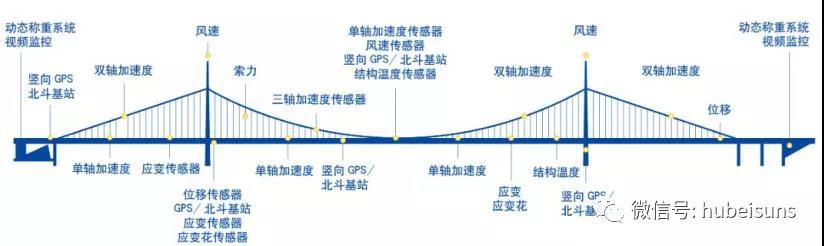

主要監測內容



     1.幾何線形監測:拱肋線形監測、主梁撓度監測、軸線偏移測量;

     2.應力應變監測:梁體應變、橋塔應變、主拱應變、橋墩應變等;

     3.索力/拉力監測:系桿拉力、吊桿拉力、錨索應力等;

     4.環境監測:風速風向、溫濕度、雨量、能見度、腐蝕;

     5.偏位監測:塔頂偏位、拱腳偏位、拱頂偏位;

    6.振動監測:梁體振動、拱頂振動、橋塔振動、吊桿(索)振動;





05

監測依據

    《市政橋梁結構監測技術標準 DB22⁄T 5035-2020》

    《橋梁結構健康監測系統設計規范 DB32⁄T 3562-2019》

    《橋梁結構監測系統技術規程 DG⁄TJ 08-2194-2016》

   《公路橋梁結構安全監測系統技術規程 JT/T 1037-2016》

    《建筑與橋梁結構監測技術規范 GB50982-2014》

    《結構健康監測系統設計標準 CECS-333-2012》

































06

實現功能
















      1.全生命周期監測:實現橋梁全生命周期監測,包括施工期和運營期的相關內容,例如施工期的應變、溫度、線性,運營期的應變、線性、振動、環境、受力等,進行數據存儲分析,GIS+BIM或   GIS+4D模型綜合展示,掌握橋梁全生命周期狀態,為管理提供決策依據;

      2.報表自動推送:實時顯示外監測結果,自動生成對應的日報,支持一鍵下載。一旦數據超過閾值時,可及時預警并通知相關單位及時采取相應措施;

      3.分級預警:設定不同預警等級,當數據異常時,自動觸發預警信息,包括平臺推送、短信和郵件通知對應人;

      4.積累橋梁狀態數據:為橋梁長期運營和養護、維修、加固提供必要的決策依據,并對橋梁在突發事件發生后的安全狀態評估提供依據,同時采用人工智能算法,預測橋梁未來時間段內的結構響應和發展;

     5.提供參考依據:驗證橋梁的設計建造理論及施工工藝,完善相關設計施工和養護技術規程,保障橋梁的使用安全。
