湖南丨900T運架一體機應力監測解決方案

此設備采用提梁、運梁、架設三合一的設計模式。與既有的流動式架橋機相比，本機無需下導梁及整機以外的任何輔助機具既可以順利架梁，自重輕，形式簡單，作業程序簡便，工作效率高，作業安全易于保證；整機變跨操作方便，對作業環境適應性強；該機在架梁過程中，任何部位均不需要錨固，減少了架梁作業量，提高了作業安全性。


湖北三思科技此次參與的是一臺起重能力達900T的運架一體機，設備位于湖南某橋梁建設現場。

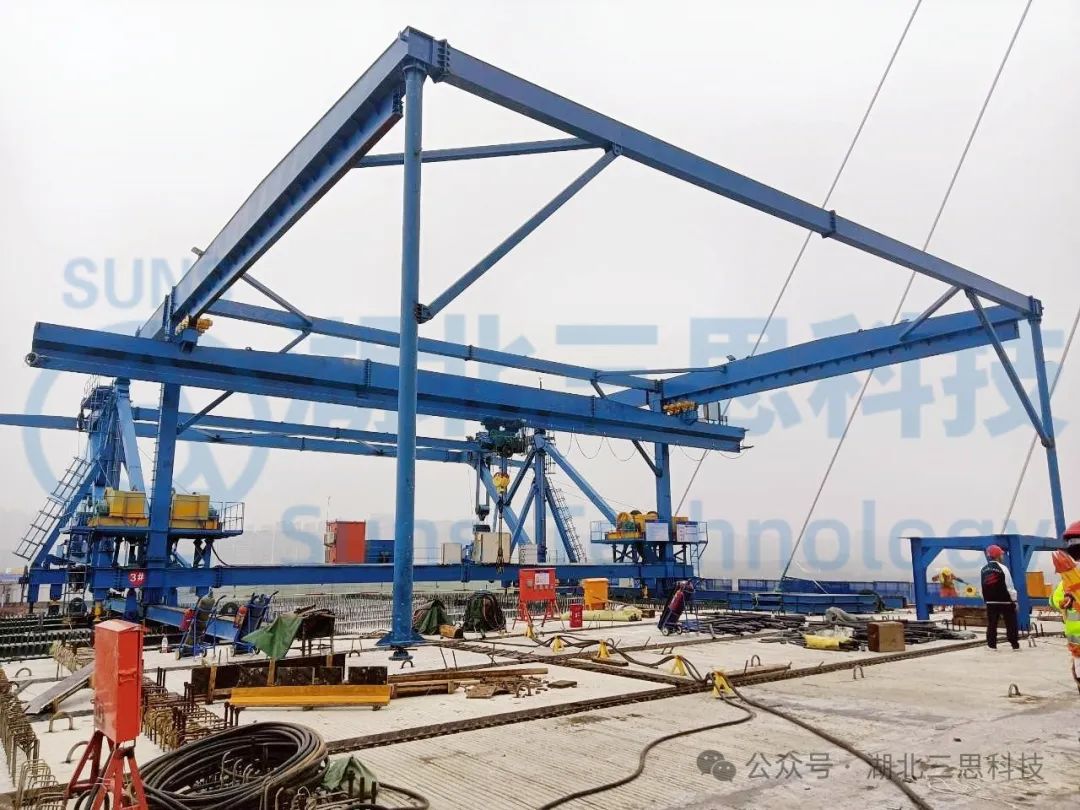

現場安裝直拍圖

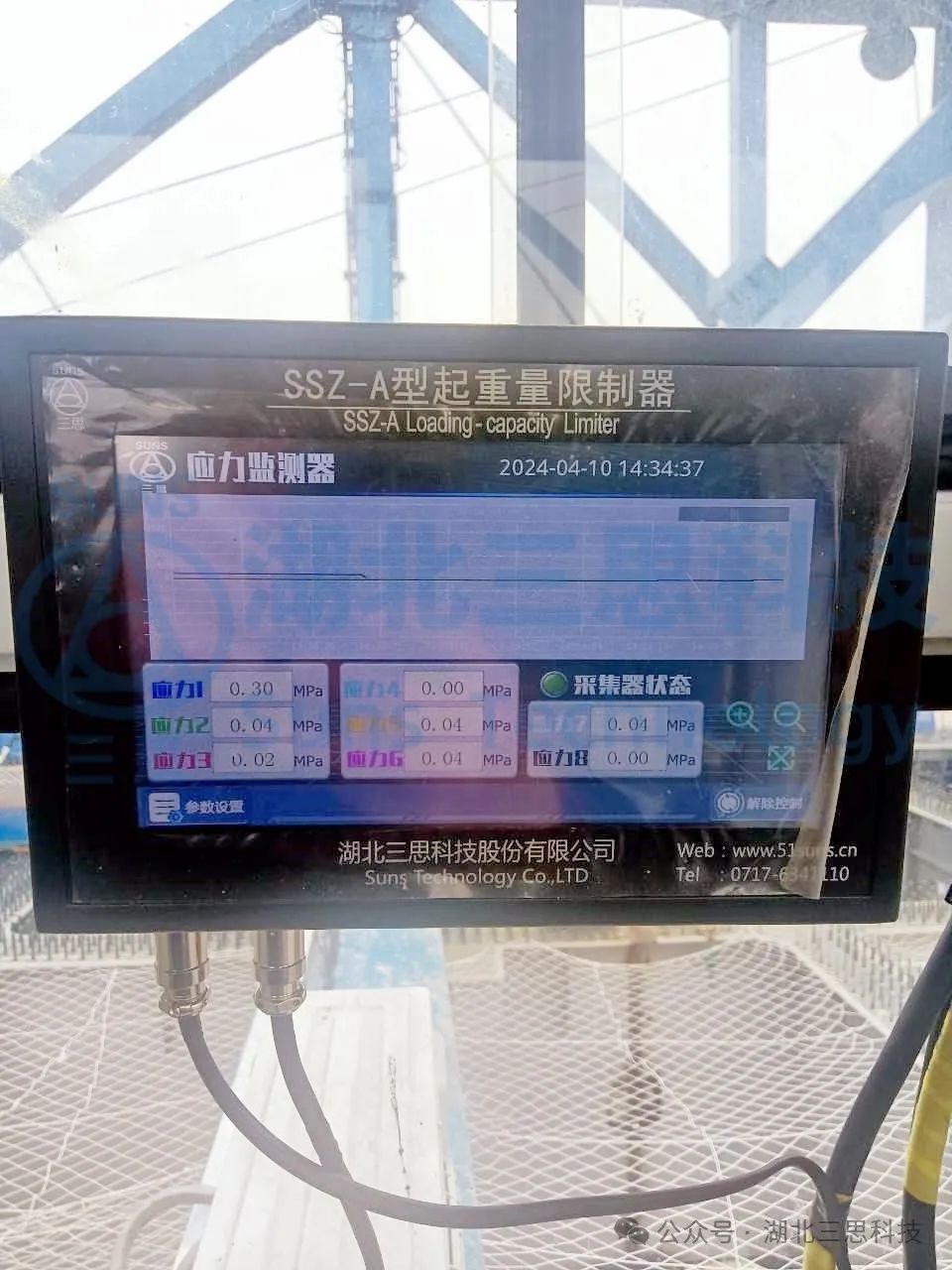

△應力監測顯示屏

主界面為信息監控界面，主要監測信息包括：四個起升重量、額定值等。當數據超過預警值時會以黃色慢閃的方式提示司機；當數據超過報警值時會以紅色快閃，同時蜂鳴器發出急促聲的方式提醒司機謹慎操作。

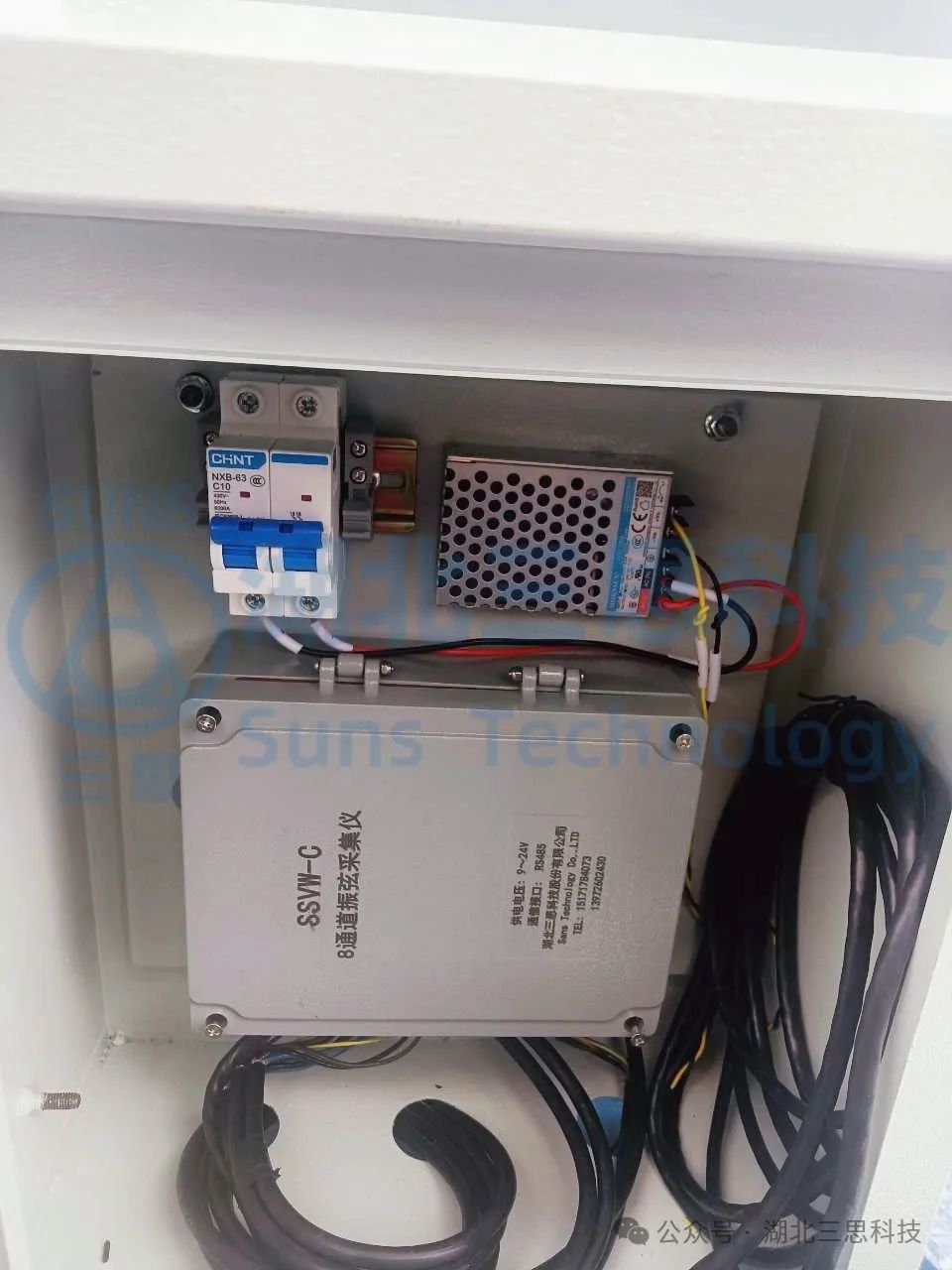

△8通道振弦采集儀

振弦采集儀主要應用于應力與應變檢測系統中，采集各種振弦類傳感器的數據，上層采集系統通過485通信采用標準的Modbus協議即可獲取到連接在振弦采集儀中的各振弦傳感器的數據。

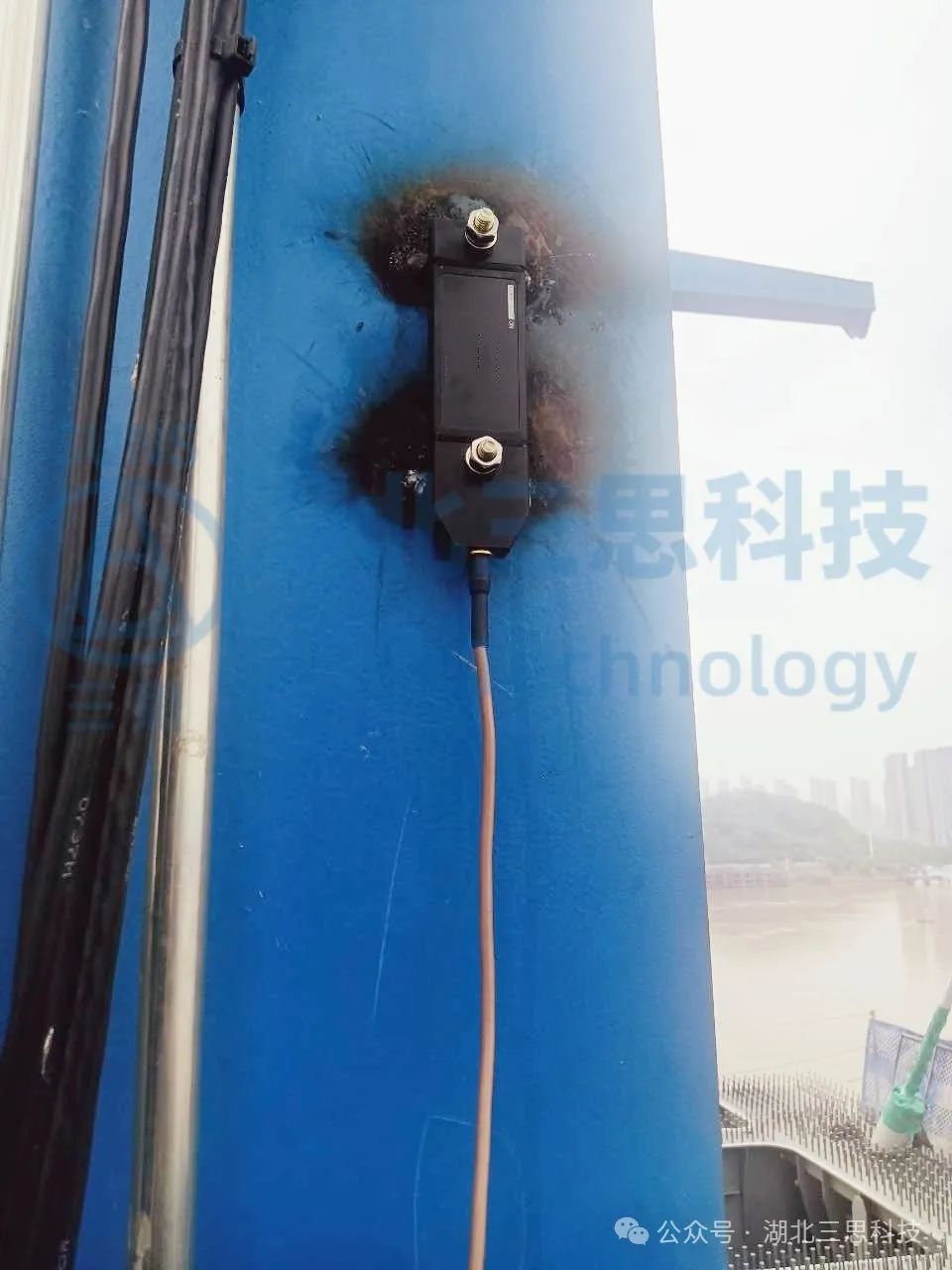

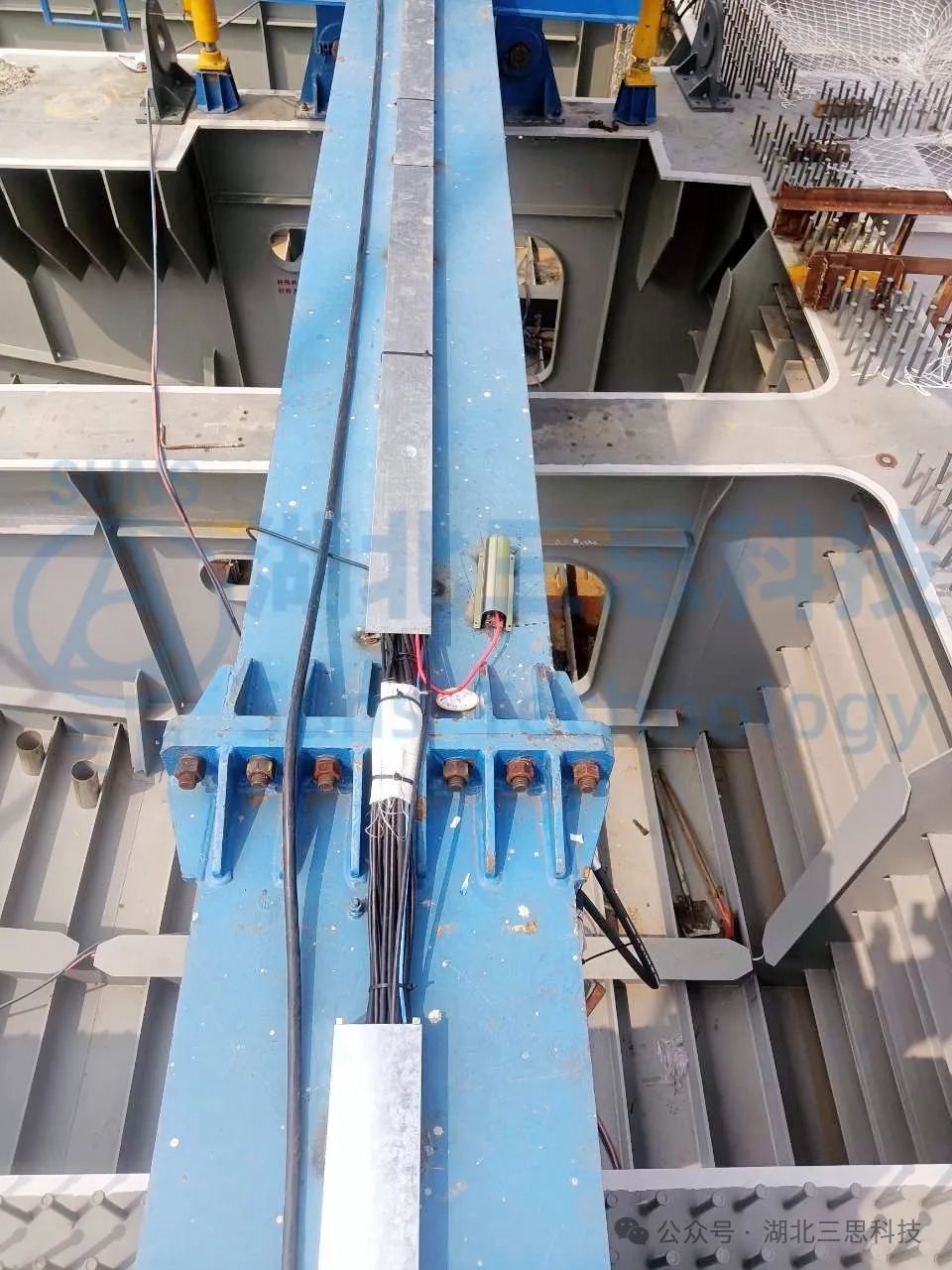

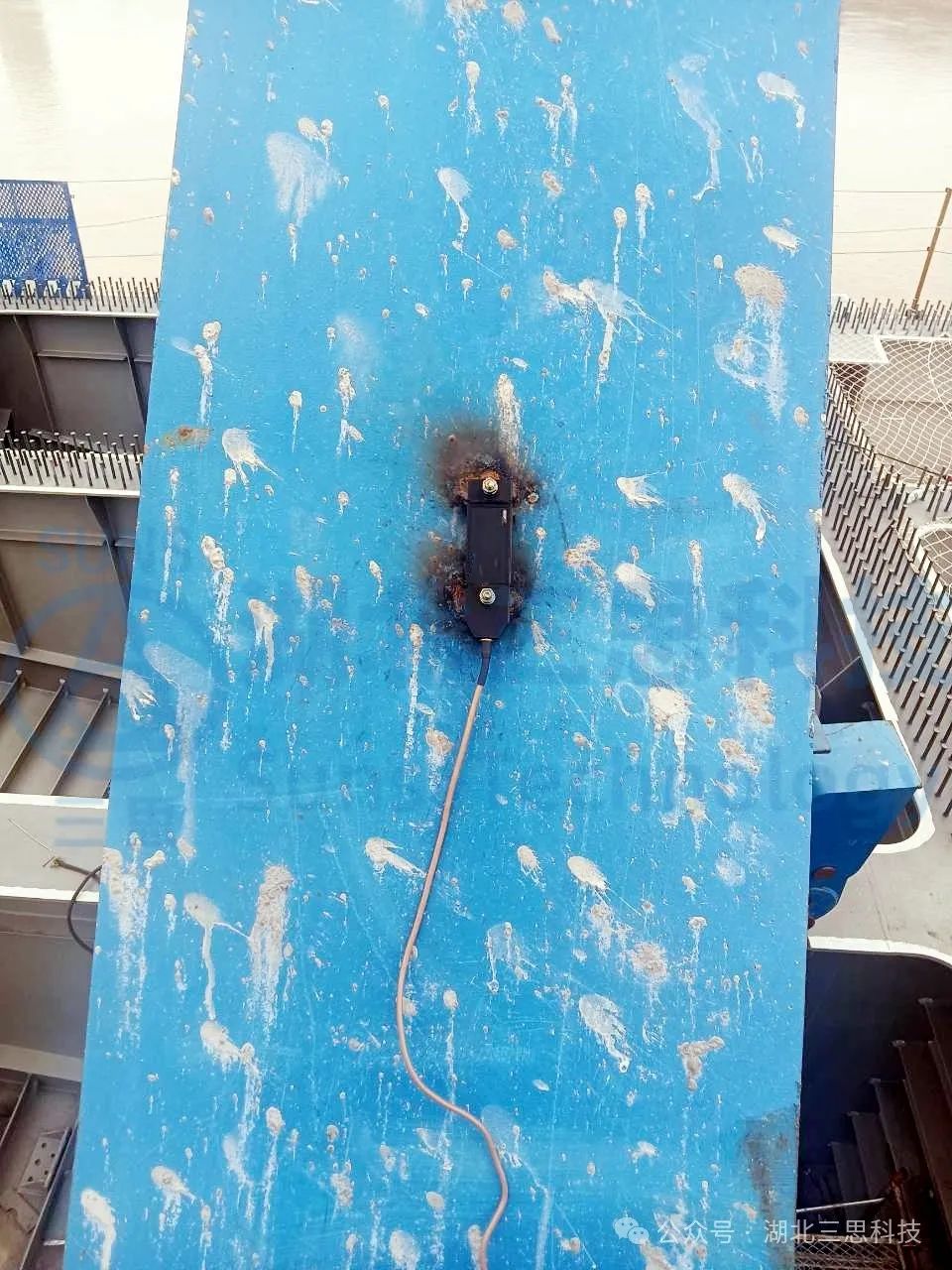

△應力傳感器安裝實拍圖

本次運架一體機應力安全監控系統，是由湖北三思科技自主研發的產品，采用了高集成度的硬件方案及ARM Cortex-M內核的32位微控制器，系統主要由：主控系統、信息采集單元、信息處理單元、控制輸出單元、信息顯示單元、信息輸出接口單元、遠程傳輸單元等組成。在符合國標的前提下，軟件上集成了多種算法確保每一個參數、每一個環節的準確性，并采用了168M的系統時鐘確保每一個動作的實時性，具有關鍵數據的存儲功能。
