橋式起重機解決方案
本次方案使用的是湖北三思科技股份有限公司自主研發的SSL-CB型橋機安全監控管理系統。

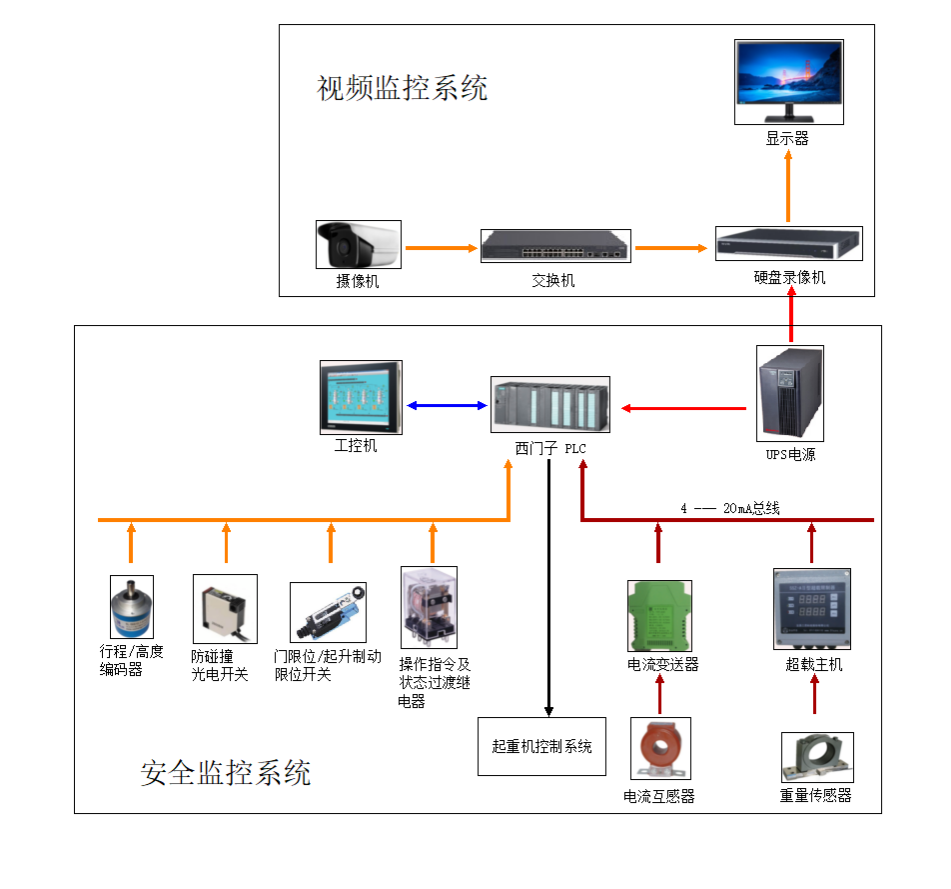

本橋機安全監控管理系統由視頻監控系統和安全監控系統組成。
視頻監控系統監測橋機的運行軌道和吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了橋機操作便捷性。
安全監控系統監測橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。
橋機安全監控管理系統介紹
1.實時狀態：簡要的全車狀態總覽。詳細實時分機構顯示。監控各個機構的動態信息：升降機構的吊重、吊高、吊速、位置；平移機構大小車速度、在軌道的距離；主令操作信息；各個機構的限位保護狀態和聯鎖狀態。
2.信息采集：起重量限制器。起升機構：起升高度值、下降深度值、吊運速度。運行機構：大小車行程、運行速度。連鎖保護、安全裝置：門限位、機構之間的連鎖狀態等。起升機構制動器：制動控制信號。
3.報警：顯示最近的報警信息和歷史報警查詢。根據實際控制邏輯設計報警。查詢結果可導出Excel文檔。
4.歷史回放:本功能主要針對視屏的運行界面進行歷史回放，并支持一系列針對歷史回放的功能操作。具體功能包括：選擇歷史回放時間段、開始播放、暫停、繼續、停止、快進x1，快進x2，快進x3、快退。
5.報表管理（選配）：報警總體趨勢進行分析。起重機運行狀態分析。根據起重機運行狀態,自動生成日報表、月報表、年報表,全面反應起重機故障集中點,實現精細化管理。效能/能效管理：計算起重機運行效率。不同周期內起重機運行效率發展趨勢。生成圖形化分析報表。作業分析：作業效率分析：計算起重機某周期內作業時間所占的比率。作業時間統計：統計起重機某周期處于運行狀態的總時長?？臻e時間統計：統計起重機某周期等待作業狀態的總時長。故障時間統計：統計起重機某周期處于故障停機狀態額總時長。其它功能：日報表保存期限不少30天，月報表保存期限不少6個月。具有移動通訊功能，實時以短信、電子郵件等方式將重要信息發至智能手機上。
6.設備管理（選配）：自定義設備,維護者可以設定機械設備的保養和更換周期,安排檢修。記錄重要設備實際工作壽命：大、小車變頻器，主、副起定子調壓器，轉子接觸器等。設備壽命到達預設自動聲光報警，提醒維護人員。
7.遠程監控功能(選配）：經由地面數據中心，保養人員可利用工作站遠方監視起重機狀態及異常查修?？蛻舳丝赏ㄟ^瀏覽器或手機APP訪問數據，遠程終端可獲得現場級數據服務。實現廠內終端操作、查詢?？梢苑奖愕卦黾油瑫r訪問數，擴展網絡。
8.人臉和指紋識別（選配）：起重機作為特種設備，只允許有資質的人員使用操作，使用生物識別技術作為身份識別鑰匙，能更準確的識別操作人，避免“共享密碼”隨意操作的情況出現，同時還可以起到統計操作人考勤的作用。
9.真人語音提示（選配）：通過增加真人語音模塊，可以在每次操作時進行簡單的安全培訓及提示，替代了傳統的“蜂鳴聲”報警，讓安全提示更有人性溫度、更貼心，多種聲音選擇給操作人員帶來好心情。
