　冶金起重機是橋式起重機的一種，是加強版通用橋式起重機，各種安全保護裝置更多，工作級別更高， 在黑色和有色金屬生產中承擔特定的工藝操作，其基本結構與普通橋式起重機相似，但在小車或吊鉤上裝有特殊的機構或裝置。



湖北三思科技此次參與的兩臺冶金橋機安全監控系統的改造，采用的是我司自主研發的SSL-CB型起重機安全監控系統，幫助客戶大大提升了該廠的安全生產效率，為安全生產作業提供了有力保障。

本橋機安全監控管理系統由視頻監控系統和安全監控系統組成。


視頻監控系統監測橋機的運行軌道和吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了橋機操作便捷性。


安全監控系統監測橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。



現場實拍圖

終端顯示器：

數據監控系統主要是由我公司自主研發的監控主機（上位機）、傳感器組成。傳感器的組成有兩部分，一部分是設備自帶的傳感器，另一部分是設備數據采集增加的傳感器。

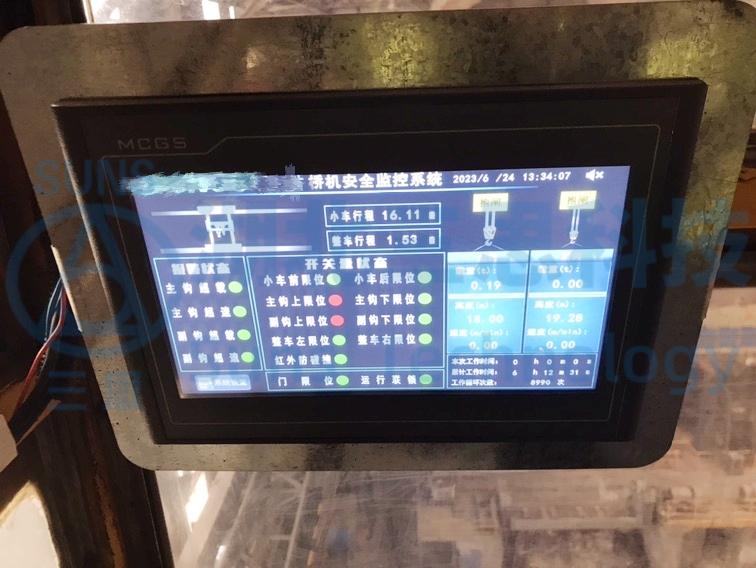

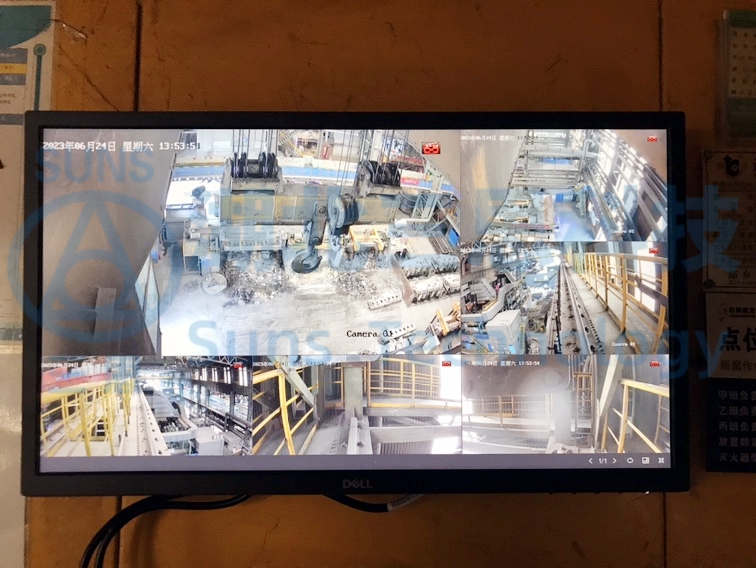

▲監控系統終端顯示及視頻監控終端顯示器現場實拍圖

視頻監控系統選用國內知名品牌的硬盤錄像機及攝像頭，保證視頻傳輸?shù)姆€(wěn)定性，視頻監控系統配置 4個攝像頭，視頻存儲時間72小時以上。



▲部分高清攝像頭現場實拍圖


行程限位開關：

加裝行程限位開關和紅外線防碰撞限位開關采集，監控主機讀取起重機各個安全限位開關的開閉信息，在平臺顯示安全限位的開閉狀態。




▲部分行程限位開關現場實拍圖


編碼器：


起升高度/下降深度監測

在起升卷筒端安裝編碼器，通過編碼器模擬量發送信號連接到主機，通過計算顯示出對應起升高度/下降深度。



起升超速監測



通過在起升鋼絲繩卷筒端增加編碼器通過編碼器模擬量發送信號連接到主機，通過計算顯示出對應的起升速度。如發生超速狀態， 本地監控系統參與起升機構控制，止停起升電機，故障排除后，需手動復位后，才能繼續操作，在遠程平臺顯示報警信息及狀態。


▲部分編碼器現場安裝實拍圖


橋式起重機安全監控管理系統是公司專為橋式起重機開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。橋式監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。
系統主要特點：

1.系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

2.整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。

3.整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。

4.結構簡單：PLC 通信網絡 上位機，有效降低投資成本及維護成本。

5.整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。

6.整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

7.整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8.數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。

9.系統內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
